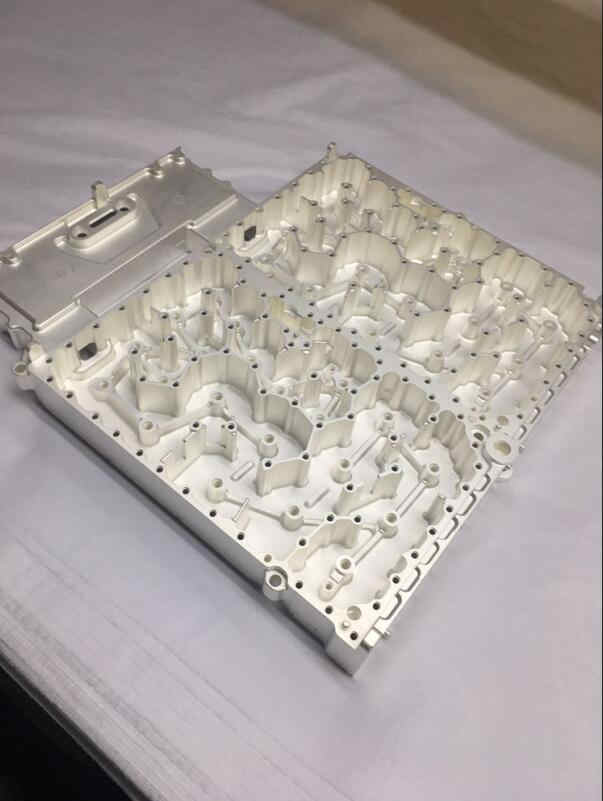

鋁表面鍍銀的處理事項(xiàng)

　　在鋁上鍍銀最關(guān)鍵的是解決鍍層與基體金屬結(jié)合力的問題,必須采取特殊的處理方法,合金鍍銀過程需要注意的幾點(diǎn)：

　　1、無論是脫脂還是堿洗，NaOH的含量都不要太高，時(shí)間也不要太長(zhǎng)，以免表面出現(xiàn)過腐蝕。

　　2、浸鋅這道工序是能否得到滿意鍍層的關(guān)鍵。鋁型材浸鋅要進(jìn)行兩次，因?yàn)榈谝淮谓\后，鋅層比較粗糙。用1：1的HN0，將其退除后，進(jìn)行第二次浸鋅，第二次浸鋅后，只有得到均勻、細(xì)密、與基體結(jié)合力良好的鋅層時(shí)，才能進(jìn)入下道工序。

　　3、浸鋅過程中要注意擺動(dòng)，鋁型材防止零件互相重疊而造成局部無鋅層。

　　4、若發(fā)現(xiàn)浸鋅質(zhì)量不好，用1：1的HN0，退除后再重新浸鋅。

　　5、浸鋅后的零件在進(jìn)入氰化鍍銅溶液時(shí)要帶電人槽，并用大電流沖擊鍍2min后，再回到正常電流。在電鍍中若發(fā)現(xiàn)零件表面發(fā)黑、發(fā)暗時(shí)，可將零件取出經(jīng)過處理后再電鍍。

　　6、鋁件鍍銅后，可按銅件鍍銀的正常工序進(jìn)行。
